Брест - Здание санитарного назначения
Brest - Sanitary building
Нашей компанией был выигран тендер 2019 года на поставку современного модульного туалета.
Заказчиком выступало строительное управление города Брест.
Было принято решение о проектировании сравнительно большого по площади здания на большее число посетителей,чем обычно бывает в постройках такого типа.
Объемно-планировочное решение:
Площадь
Общая площадь составляет 41.39 м2
-коридор - 9.98 м2
-кладовая уборочного инвентаря - 2.63 м2
-женский санузел - 9.60 м2
-санузел для инвалидов - 3.03 м2
-мужской санузел - 9.60 м2
-электрощитовая - 1.25 м2
-техническое помещение - 5.13 м2
Планировка
Планировка проста, все функциональные зоны здания объединены коридором, что является удобным как при эксплуатации здания, так и при эвакуации из него.
Удобства
Здание состоит из двух модулей. В одном из них расположены электрощитовые и подсобные помещения (для уборочного инвентаря и технические), а также часть коридора. В другом - санузлы мужской и женский, каждый на трех человек, а также один для инвалидов.
Параметры здания
Размеры здания в плане 8168 х 7438 мм.
В соответствии с Вашим ТЗ состав помещений и их количество может быть дополнено или полностью изменено.
Визуализация проектного решения
Энергоэффективность: в сравнении с типовыми постройками данного назначения, здание санитарного модуля в Бресте отличается своей энергоэффективностью и в целом сниженными затратами на эксплуатацию.
Тепловое сопротивление составляет:
- наружных стен - 3.33м2*С/Вт
- цокольного перекрытия - 3.33м2*С/Вт
- кровли - 4,46м2*С/Вт
При строительстве установлены :
- энергоэффективные окна с низкоэмиссионным покрытием.
- датчики движения
- унитазы с 2 режимами смыва - обыкновенным и экономичным
- электрические конвекторы с терморегуляторами в качестве отопительных систем
- светодиодные светильники
Таким образом, затраты на эксплуатацию не только снижены, но и максимально оптимизированы. Ни вода, ни электричество не расходуются напрасно.
Фото процесса установки объекта
Конструкции
Каждый модуль здания состоит из металлического каркаса, внутри которого установлены деревянные каркасы. Это придает постройке высокую прочность относительно основных типов нагрузок:
- временных ( при нахождении в ней людей, ветровых, снеговых)
- постоянных ( собственный вес здания и оборудования в нем).
Благодаря модульности и простоте конструкции время на возведение модуля составило всего 39 рабочих дней, из которых один был отведен под перевозку и еще один под монтаж на месте.
- Снаружи санитарный модуль отделан керамогранитной плиткой 600х600 мм и деревянными планками. Фасад вентилируемый. Для внутренних отделочных работ также применена керамическая плитка.
- Толщина утеплителя в несущих стенах 150 мм, в кровле - 200 мм, в цокольном перекрытии - 150 мм, в перегородках - 100 мм.
- Стальной каркас сварен из швеллера высотой 160 мм.
- Сечение стоек из деревянного бруса в наружных и внутренних несущих стенах и на стыке модулей составляет 45х145мм, в ограждающих - 45х95мм.
- Сечение несущих деревянных былок кровельной панели - 45х145 мм, цокольного перекрытия - 45х200 мм.
- Все деревянные конструкции пропитаны негорючими и антисептическими составами.
План, фасад и разрез

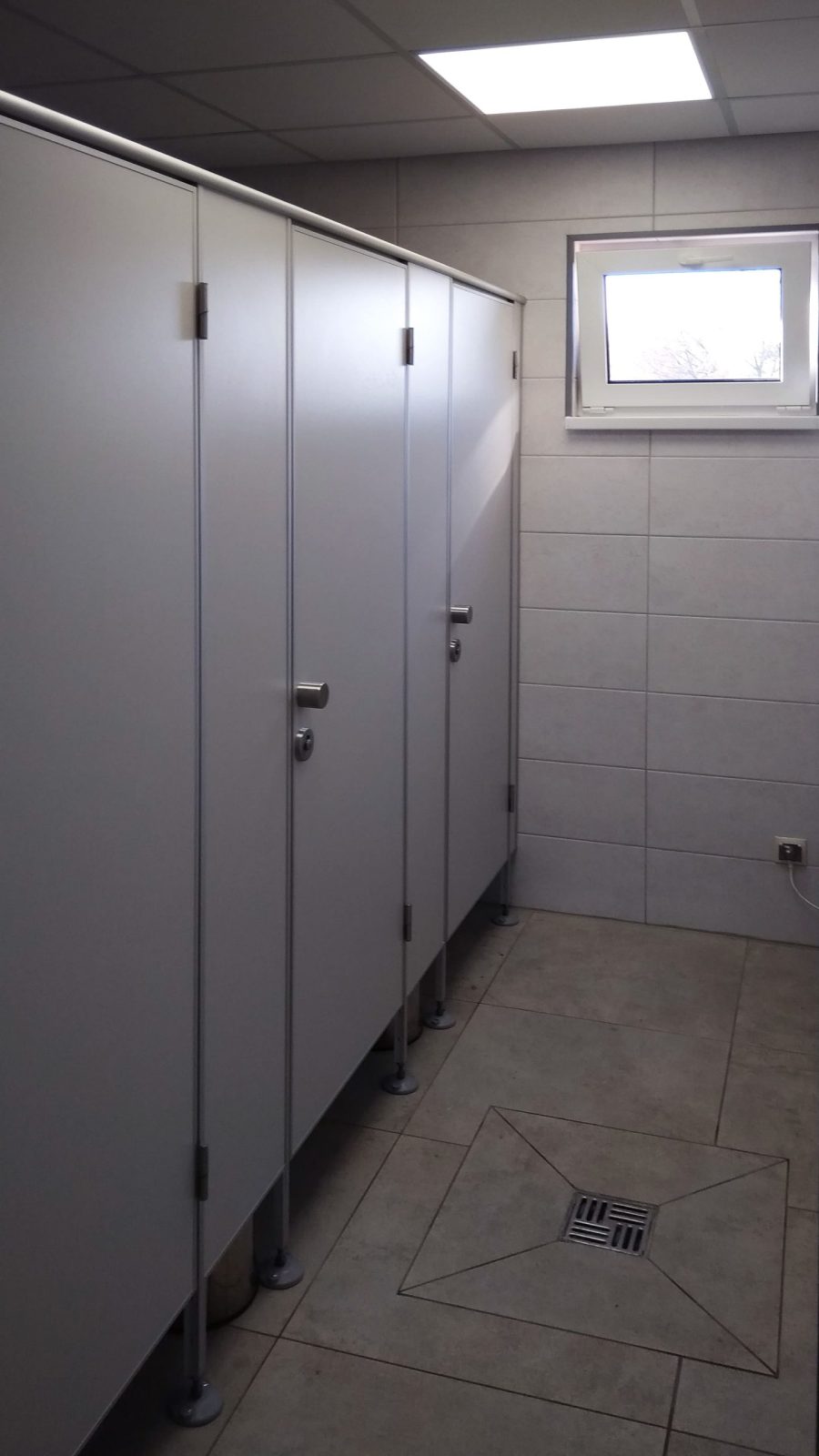

Объект внутри

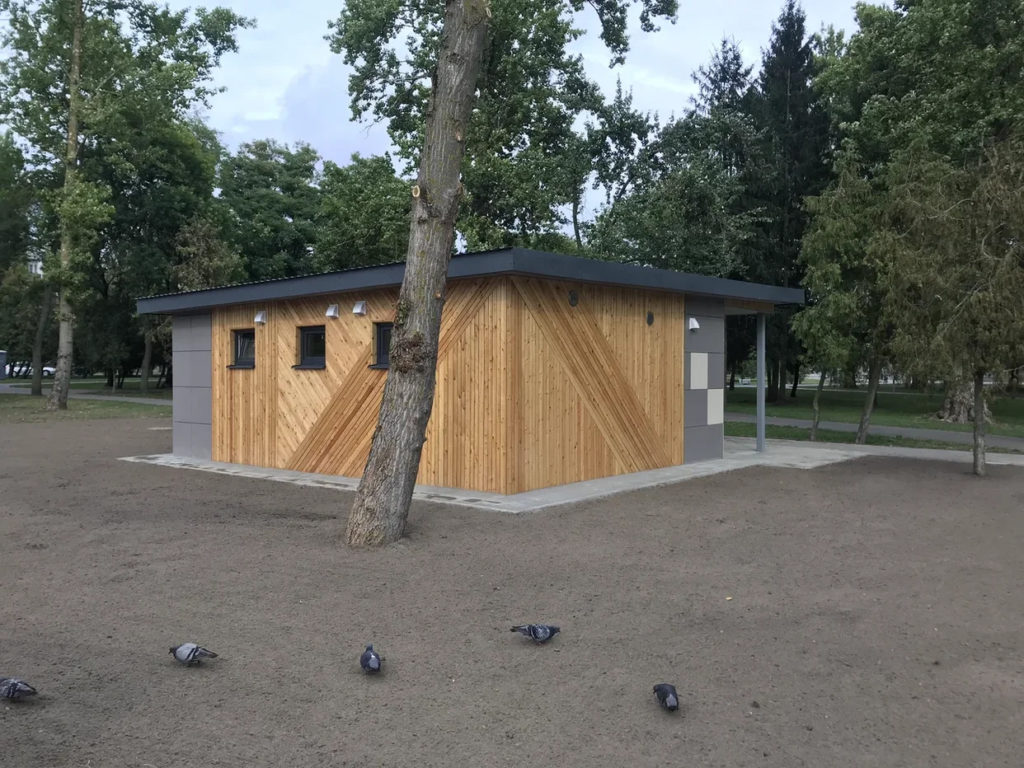

Объект снаружи: экстерьер
