MODERN FRAME HOUSE
Деревянный каркасный дом для Алены Власовой
Holland House
История проекта
Дом для девушки-архитектора Алены Власовой.
Архитектор реализовала концепцию, в которой были проработаны функции и возможности технологии строительства малоэтажных зданий, садовых домов и отдельных вилл для использования в городе.
Один из международных проектов нашей компании. Сам проект – четырехэтажный особняк, встроенный в рядовую застройку из нескольких зданий.
Дом состоит из сборных элементов HSB с EPC 0,15 (текущий EPC Building Decord для домов — 0,4).
Объемно-планировочное решение:
Площадь
Общая площадь помещений - 218,61м2.
Строительный объем - 794м3.
Внешние габариты здания :
Длина 13.00 м
Ширина 6.00 м
Высота 12.98 м
Этажность
Этажность дома составляет 4 этажа.
Проектом запланированы следующие помещения:
- 1 этаж : прихожая, 2 кабинета, 2 санузла, примыкающих к кабинетам
- 2 этаж : 2 cпальни, ванная , гардеробная и коридор
- 3 этаж : гостиная, кухня-столовая и техническое помещение
- 4 этаж : кабинет, терраса и тамбур
Конструкции.
Дом построен на основе металлического пространственного каркаса, в который вставлены деревянные каркасные панели. Каркас панелей собран из бруса 45х195 мм.
Преимущества данных конструктивных решений:
- механическая прочность
- очень быстрое возведение(1,5 месяца плюс время монтажа 2,5 месяца (15 дней на установку металлического каркаса, остальное время – деревянные конструкции)
- относительно невысокая стоимость
- простота в изготовлении
- гибкость планировочного решения, возможность адаптации под индивидуальное ТЗ
- Все деревянные элементы пропитаны антипиренами и антисептиками, благодаря которым конструкции устойчивы к вредителям и высоким температурам.
- Деревянные конструкции с двух сторон обшиты OSB-плитами, толщиной 15 мм снаружи и 9 мм изнутри. Поверх них крепятся листы влагостойкого гипсокартона.

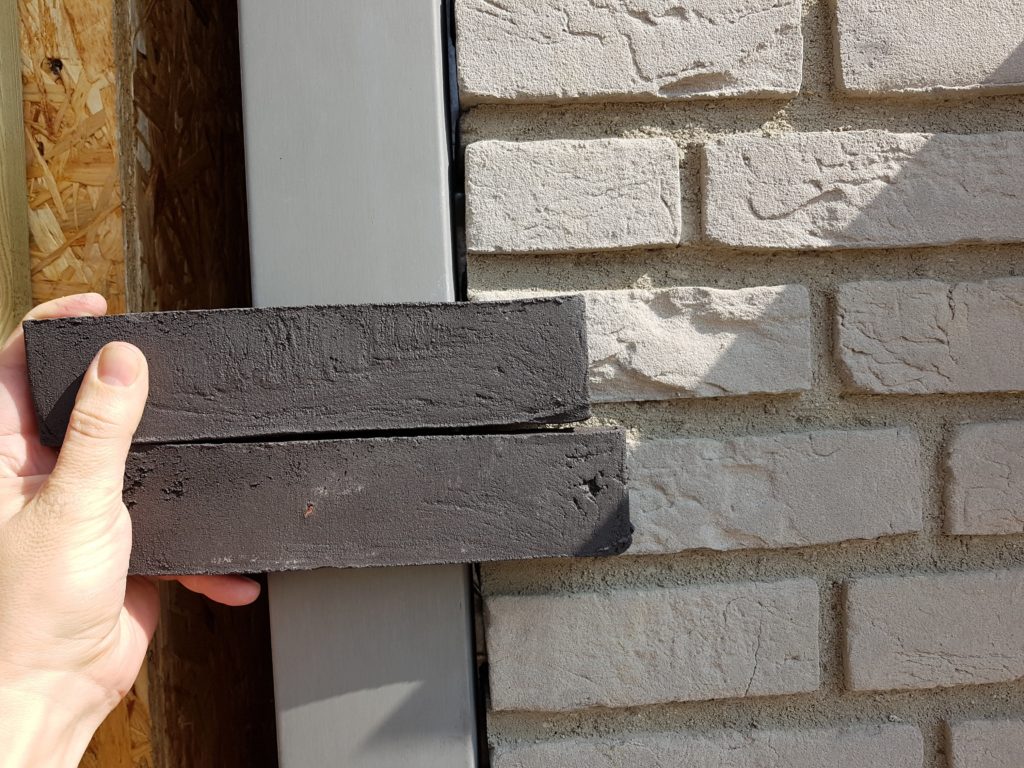

- Внешняя отделка здания выполнена облицовочным кирпичом, внутренняя - высококачественной штукатуркой и шпатлевкой, на отдельных стенах закреплены полимерные панели, в санузлах - керамическая плитка.
- Потолки - подвесные, листы гипсокартона крепятся на специальные металлические кронштейны. Полы ламинированные.

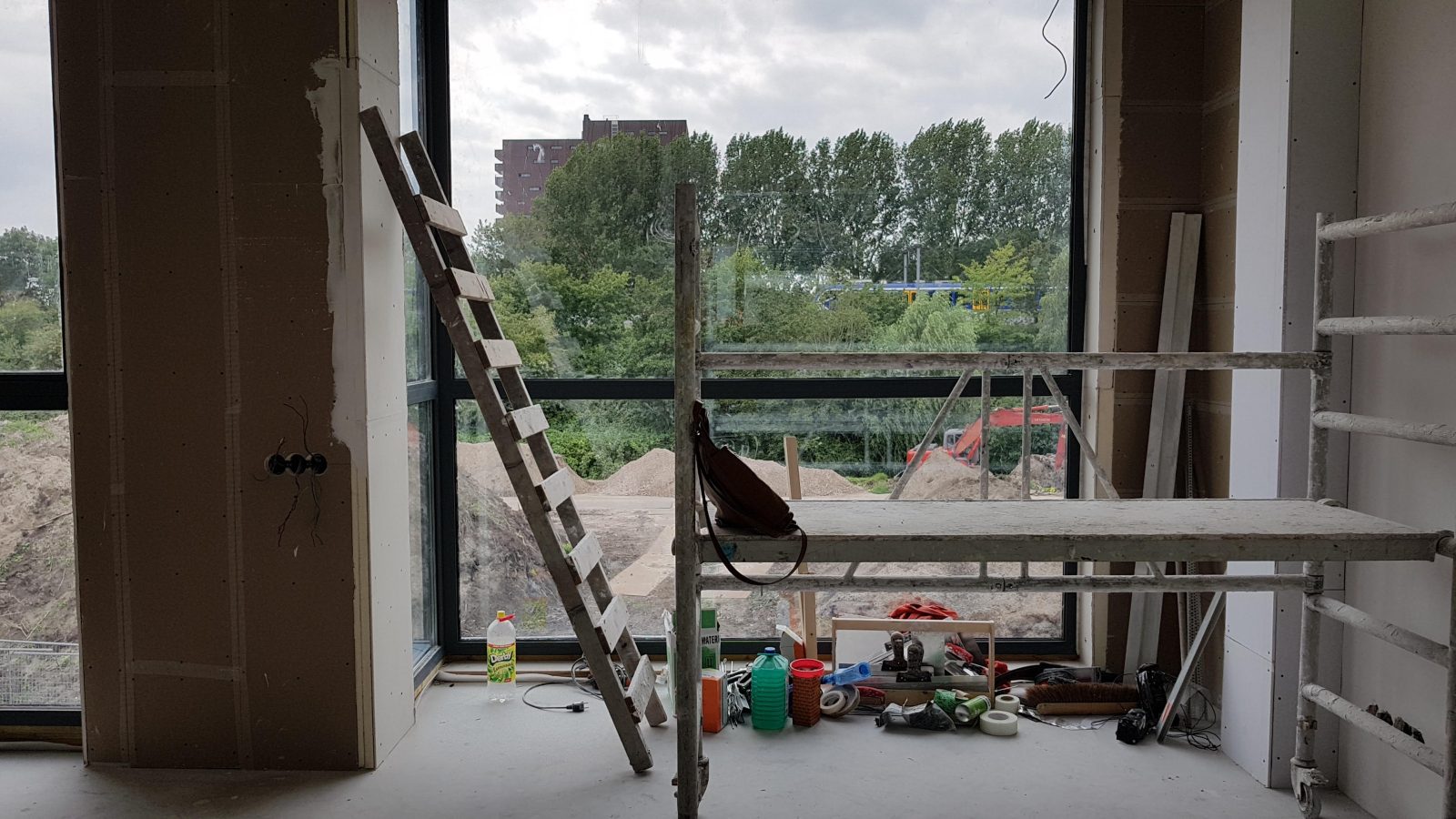

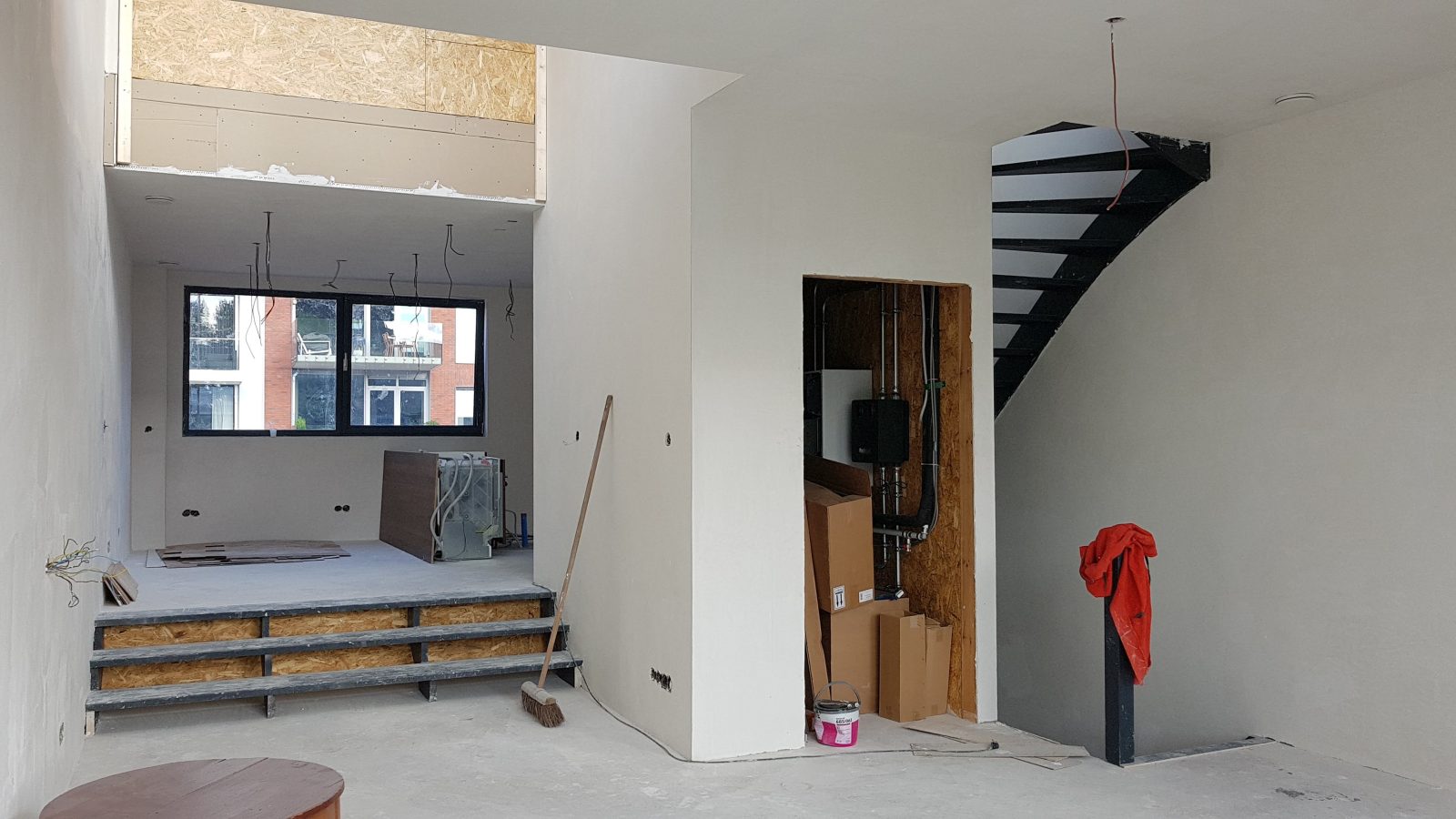

Процесс строительства
Энергоэффективность
Жилой дом относится к классу энергоэффективности А+ по совокупности следующих планировочных и конструктивных решений:
- Цокольного перекрытия — 5.00 м2*С/Вт
- Междуэтажное перекрытие — 6.00 м2*С/Вт
- Наружная стена — 8.00 м2*С/Вт
- Плоская кровля — 9.0 м2*С/Вт
- толстый слой утеплителя в конструкциях. Толщина утеплителя в наружных стенах - 300 мм, в кровле - 450 мм

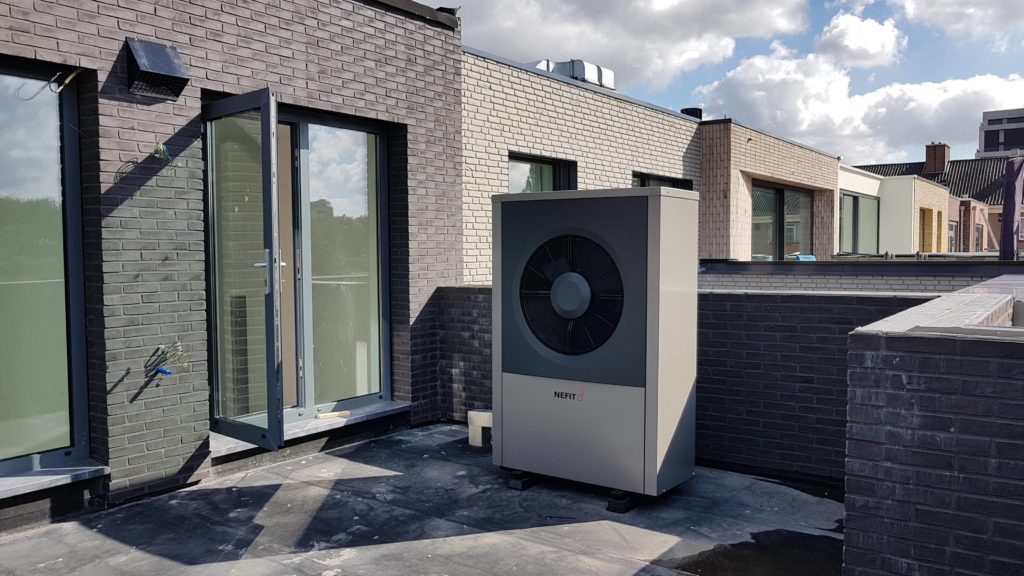

- отопление осуществляется с помощью электрического теплового насоса и электрических конвекторов, а также полов с подогревом
- основным элементом системы горячего водоснабжения является бойлер с возможностью регулирования температуры нагрева
- используется тепло от сточных вод для нагревания холодной воды
- вентиляционная система - с рекуперацией, модель рекуператора Zehnder ComfoAir Q600. КПД примененного прибора - 96 %.
- солнечная батарея с углом наклона 13 градусов ориентирована на юг, количество фотоэлектрических панелей - 18, производительность каждой панели 270Вт, а всей установки 4860 Вт
- применение в строительстве энергоэффективных окон и дверей, тепловое сопротивление двери составляет 1.16 м2*С/Вт, дверной коробки 1.03 м2*С/Вт, оконного стекла - 0.80 м2*С/Вт, алюминиевой оконной рамы - 1.16 м2*С/Вт.
- большая площадь остекления, окна сориентированы на восток и запад, что, с одной стороны, обеспечивает высокую освещенность и , вместе с тем, чрезмерный нагрев здания исключается
- применение пароизоляционных и гидроизоляционных мембран исключает теплопотери с конвективными потоками воздуха
Фасад, разрез и план
«Дом спроектирован как прототип с рядом дополнительных опций. Подумайте о холле, эркере, балконе, высоту потолков или конструкции крыши. С этой концепцией акцент также был сделан на быструю сборку и разборку за счет максимально возможной реализации на заводе. От регулируемых рам до гладкой внутренней отделки плит OSB. Срок строительства — от фундамента до передачи ключа — около трех месяцев. У нас есть сеть поставщиков в стране и за рубежом, с которыми мы в настоящее время можем поставлять 60 домов в год и, предпочтительно, работать с организациями, которые хотят построить несколько домов в городе.»
