Модульный дом Нью Йорк
New York
История проекта
Этот модульный энергоэффективный дом общей площадью 27 квадратных метров настолько понравился заказчику, что уехал к нему на участок сразу же после выставки.
В нём можно жить круглый год, при этом дом потребует минимум затрат на обогрев. Несмотря на скромные габариты дома, внутри достаточно просторно и светло за счет больших фасадных окон в пол.
Также оформление стен и пола в ненавязчивых светлых тонах делает пространство визуально больше и опять же, делает помещение более светосодержащим.

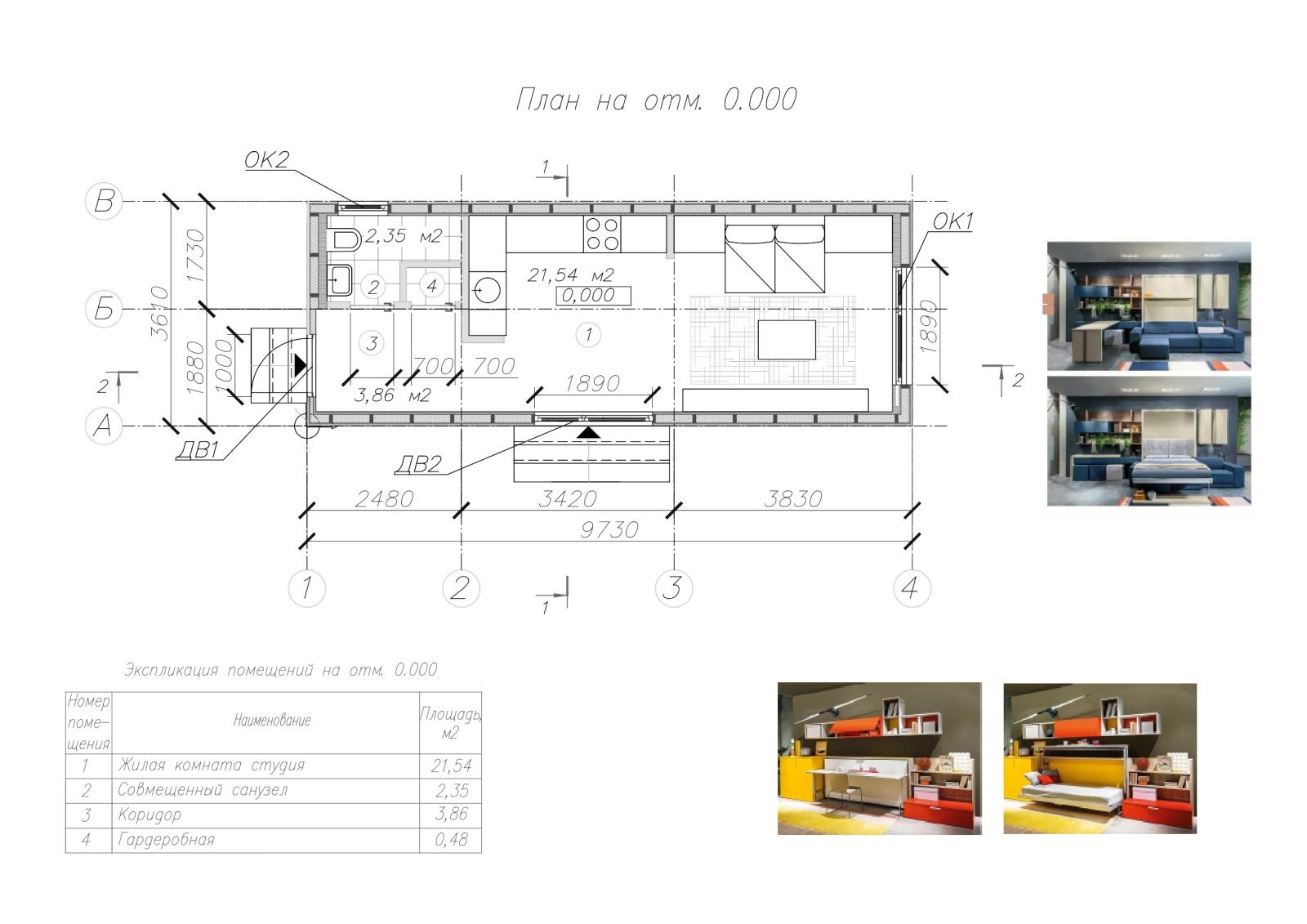

Планировочное решение:
Площадь
Габарниты жилого дома - 9.73 м х 3.61 м, высота - 3.3м.
Площади помещений: общая комната - 21.54 м2, санузел - 2.35 м2.
Комплектация "ВИП" отличается более просторной общей комнатой, что позволяет расширить выбор решений кухонь и спальных мест.
Наружные размеры в этом случае - 10.00 м х 3.9 м, высота 3.3 м.
Удобства
Планировка этого дома, как и многих других предназначенных для сезонного проживания и относящихся к числу бюджетных, предельно проста. В здании комплектации "Стандарт" есть общая комната, являющаяся объединенной с кухней гостиной, и совмещенный санузел с душевой кабиной.
Конструкции
Дом собирается на предприятии и перевозится на участок заказчика в готовом виде. По габаритам не требуется сопровождение ГАИ, что минимизирует затраты для заказчика. Остается только установить и подключить к коммуникациям. В будущем такой дом можно продать с такой же легкостью, как и автомобиль. Он просто перевозится на новое место. А можно расширить жилплощадь, заказав еще один модуль.
Дом может монтироваться как на фундамент из металлических свай с обвязкой, так и на подготовленный ленточный железобетонный или плитный железобетонный.

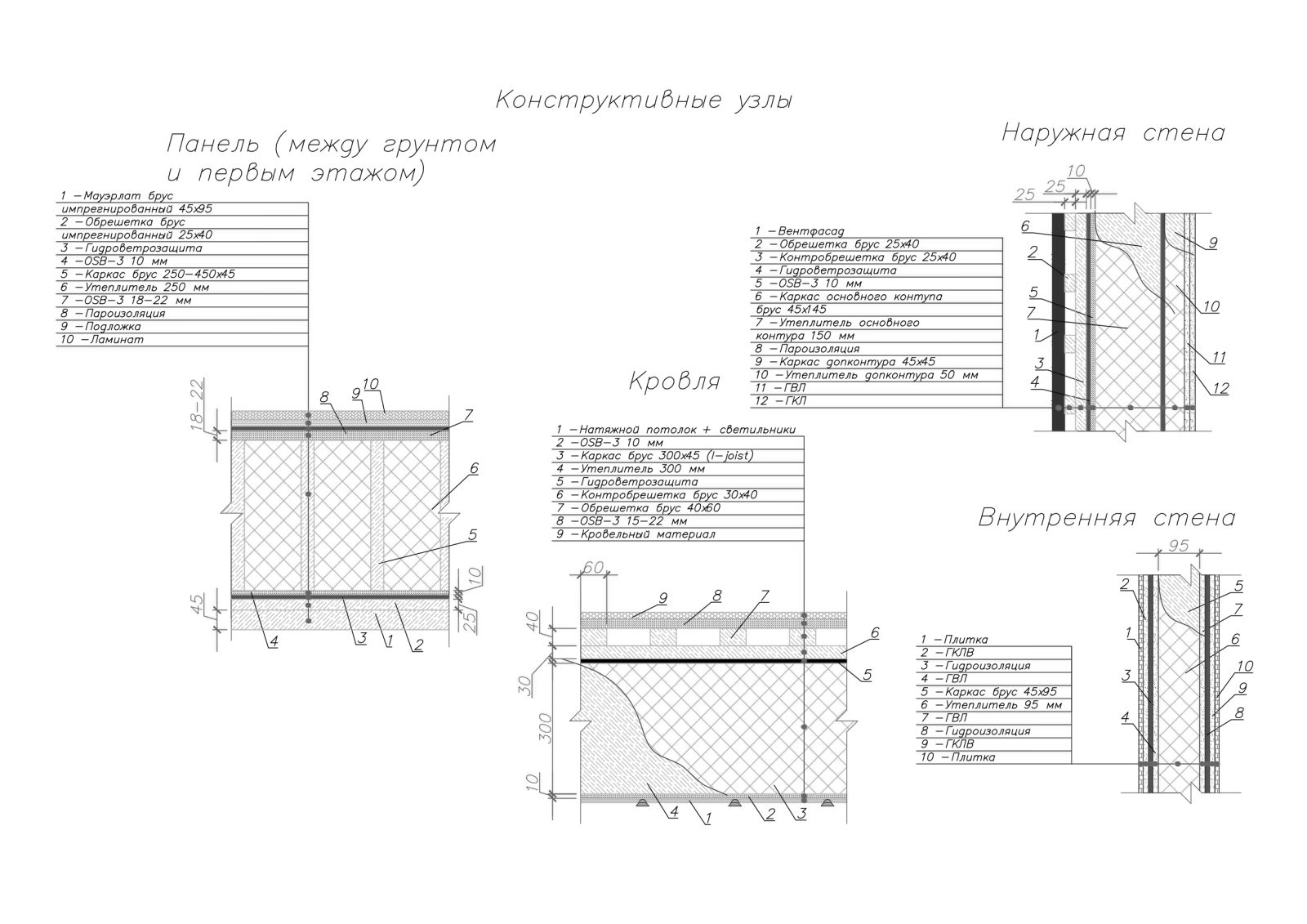

- Стены, перекрытие и кровля собраны по технологии панелей из деревянного бруса. Сечение бруса в наружных (несущих стенах) - 45х145+допконтур 45х45, во внутренних - 95х45, в цокольном перекрытии - 45х250, в кровле - 45х300 мм.
- Финишная внутренняя отделка выполняется с помощью штукатурки, а в санузле - керамической плиткой.
- Деревянные конструкции с двух сторон обшиваются плитами OSB толщиной 10 мм. Изнутри стены поверх древесных плит отделаны ГВЛ и ГКЛ, в санузле вместо ГКЛ применяется влагостойкий гипсокартон ГКЛВ.
- Снаружи фасад здания облицован керамогранитной плиткой на металлических кронштейнах и деревянными планками на обрешетке. Потолки натяжные. Кровля - из рулонных материалов.

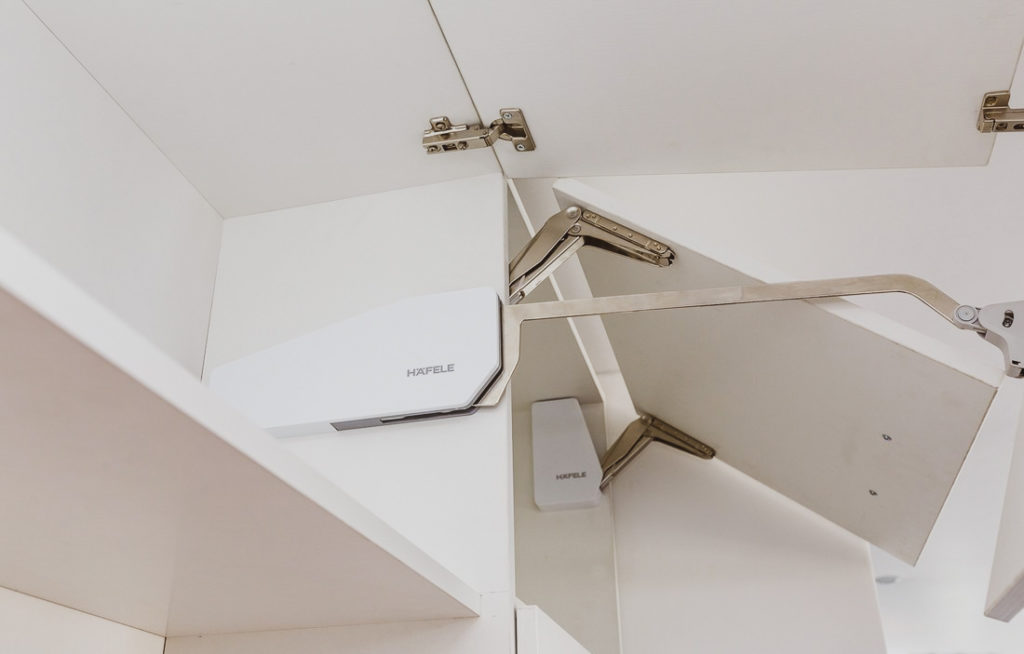

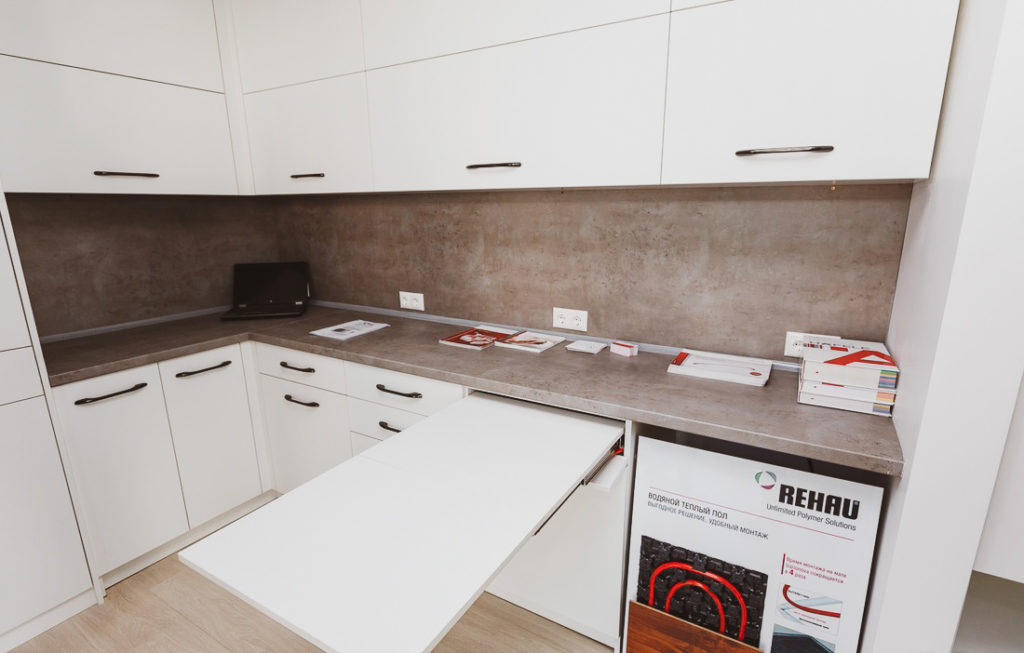

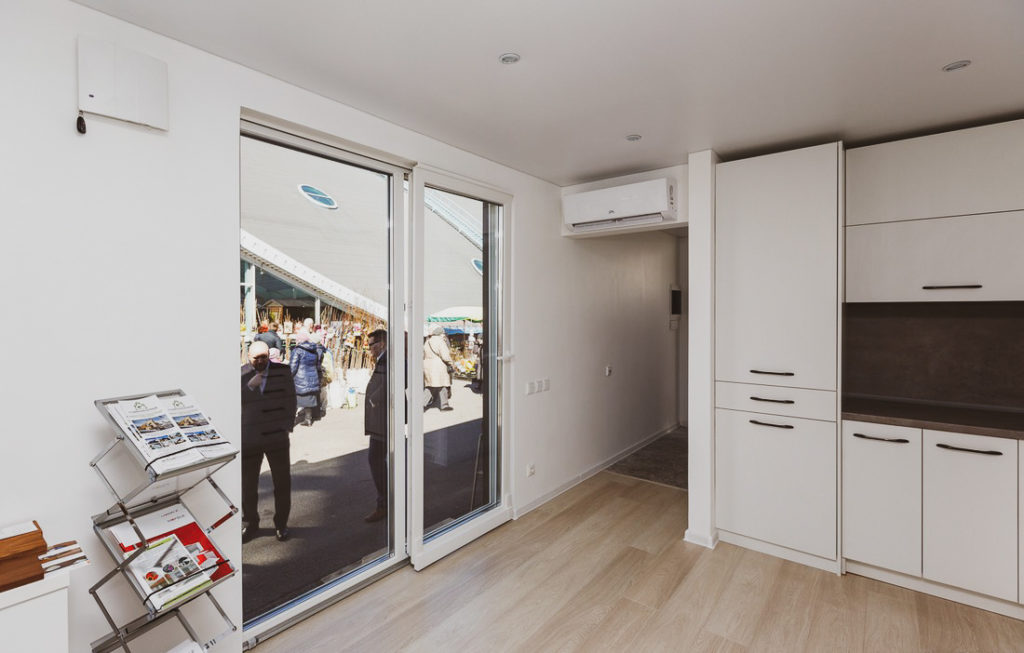

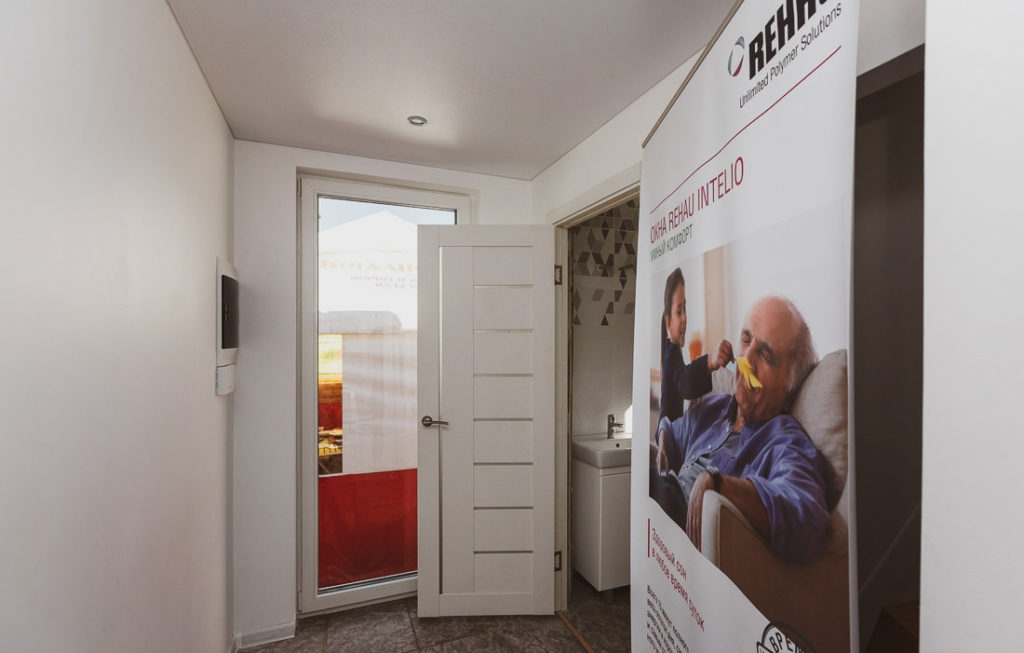

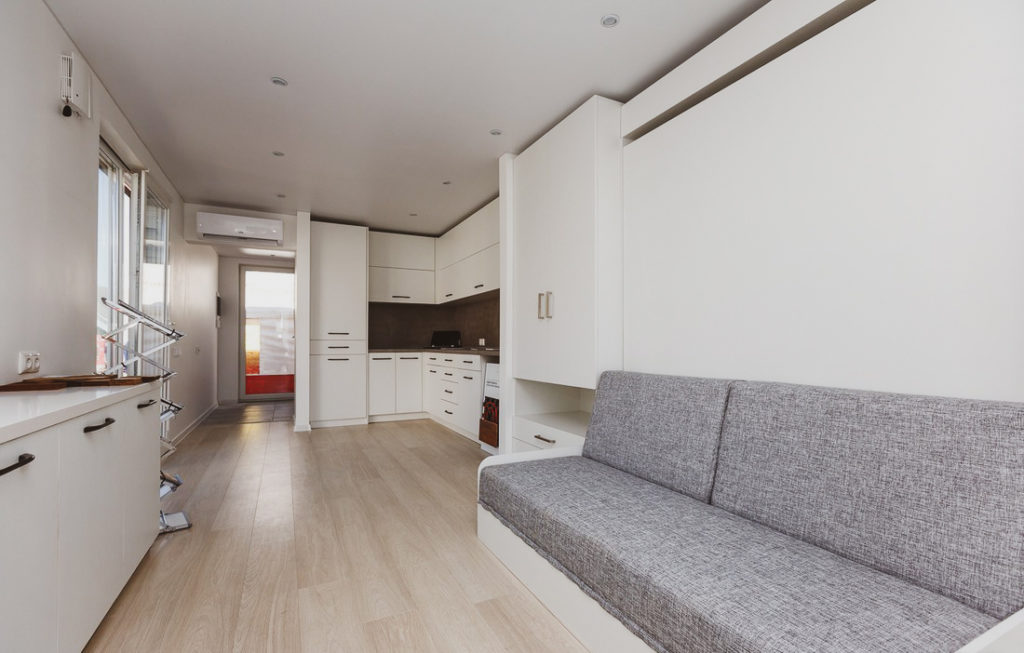

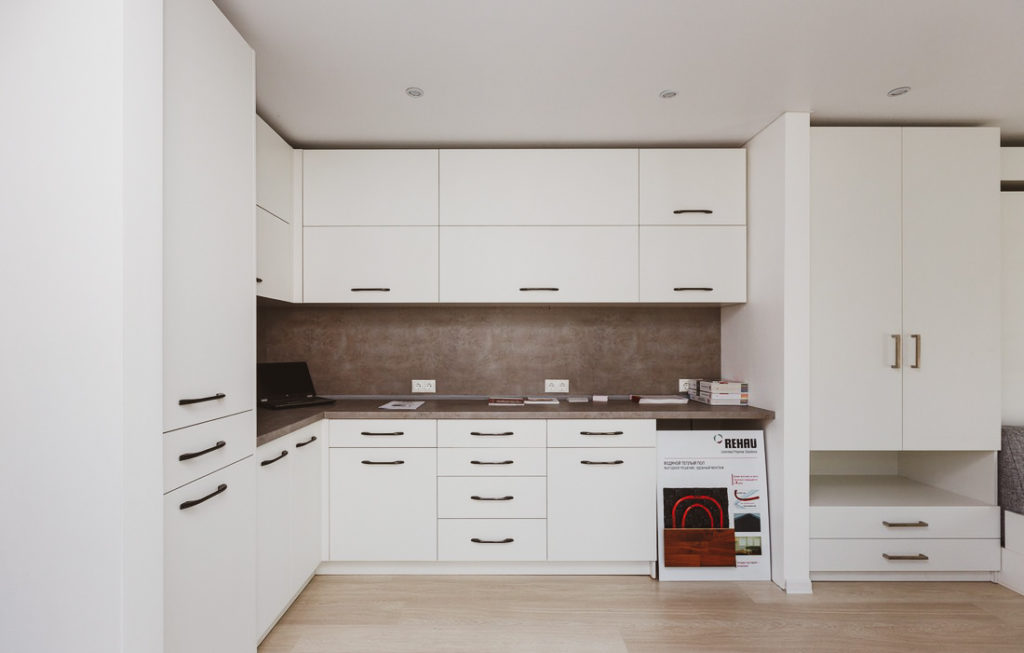

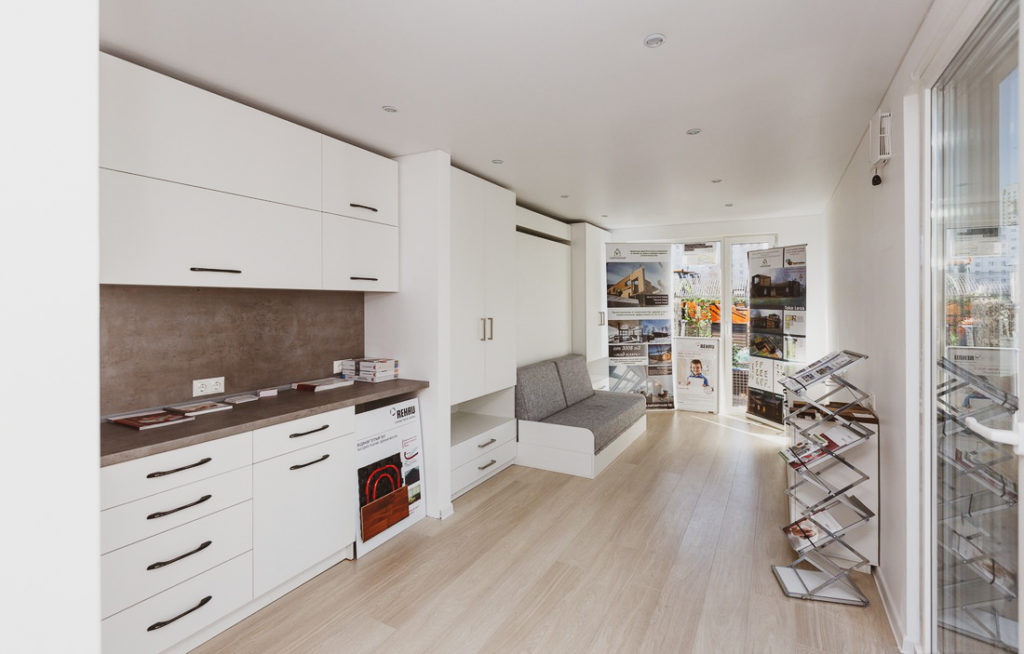

Интерьер объекта
Энергоэффективность
Модульный дом соответствует классу А+. Обычная новостройка потребляет в среднем 150 кВт·ч/м² в год, этот же дом — около 60 кВт·ч/м².То есть он требует в 2,5 раза меньше энергии.
Для этого на этапе строительства и проектирования были предприняты следующие меры:
- энергоэффективные окна с аргоном и специальным напылением , удержи-вающим тепло внутри помещения. R ок >1 м2*С/Вт
- cмонтирована приточно-вытяжная вентиляция с рекуперацией тепла — выходящий воздух отдает свое тепло свежему воздуху с улицы.
- несмотря на скромные габариты дома, внутри достаточно светло за счет больших фасадных окон в пол. Это позволяет снизить расходы на освещение дома
- оформление стен и пола в светлых тонах делает пространство визуально больше и опять же, делает помещение более светосодержащим.
- за отопление и охлаждение отвечает тепловой насос Cooper&Hunter.
- для минимизации потребления энергии используется исключительно светодиодное освещение.
- перегрев в жару исключен применением маркиз или zip-систем (рулонные шторы с электроприводом).
Толстый слой утеплителя в конструкциях:
- во внутренних перегородках — 100 мм,
- в наружных стенах — 200 мм,
- в перекрытии — 250 мм,
- в кровле — 300 мм
Значения теплового сопротивления для данных элементов здания следующие:
- R п = 2.13 м2*С/Вт
- R н.с = 4.46 м2*С/Вт
- R пер. = 5.57 м2*С/Вт
- R пл.кр = 6.69 м2*С/Вт соответственно

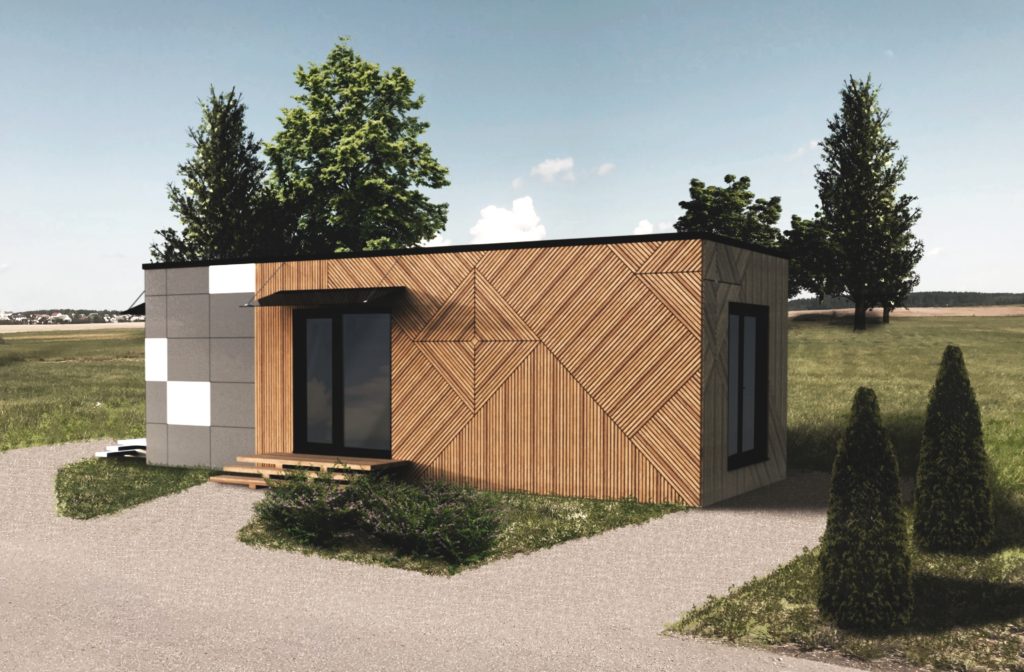

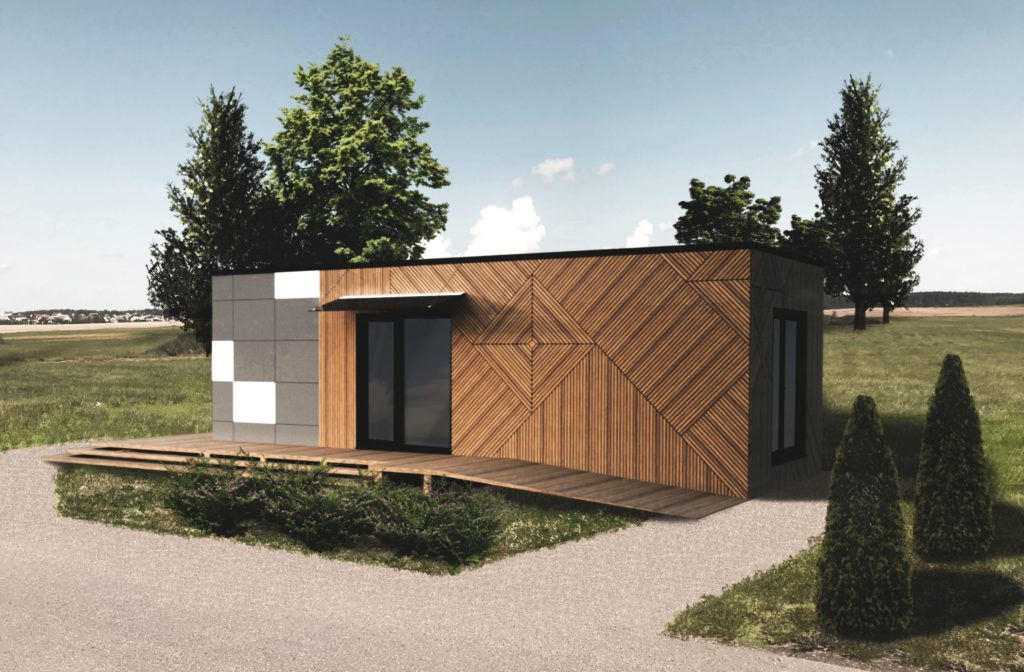

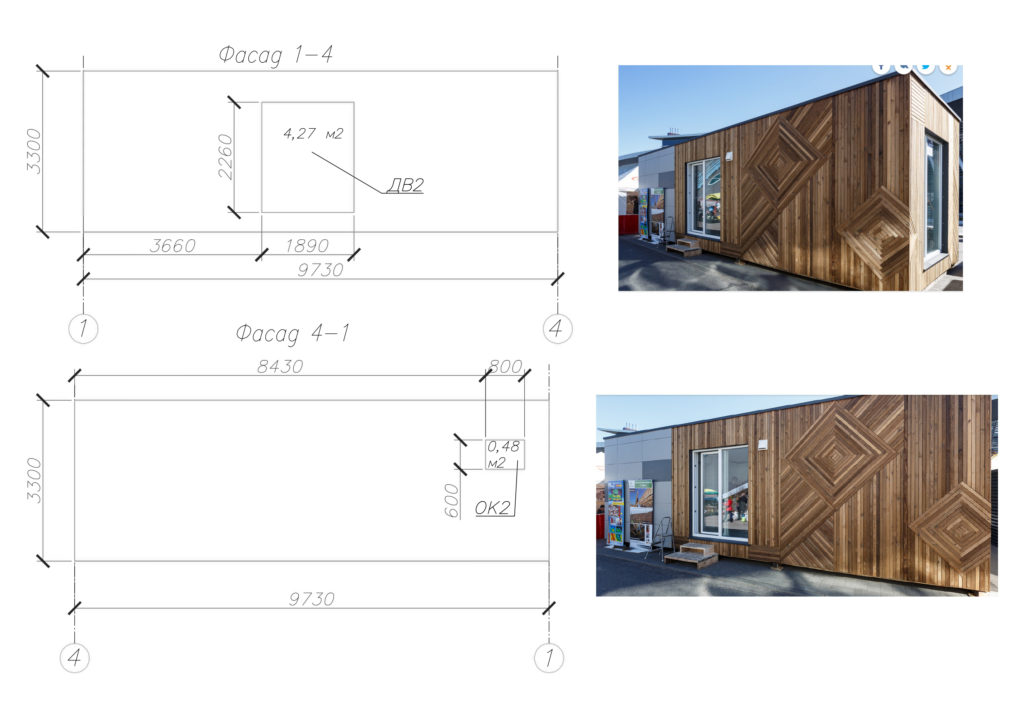

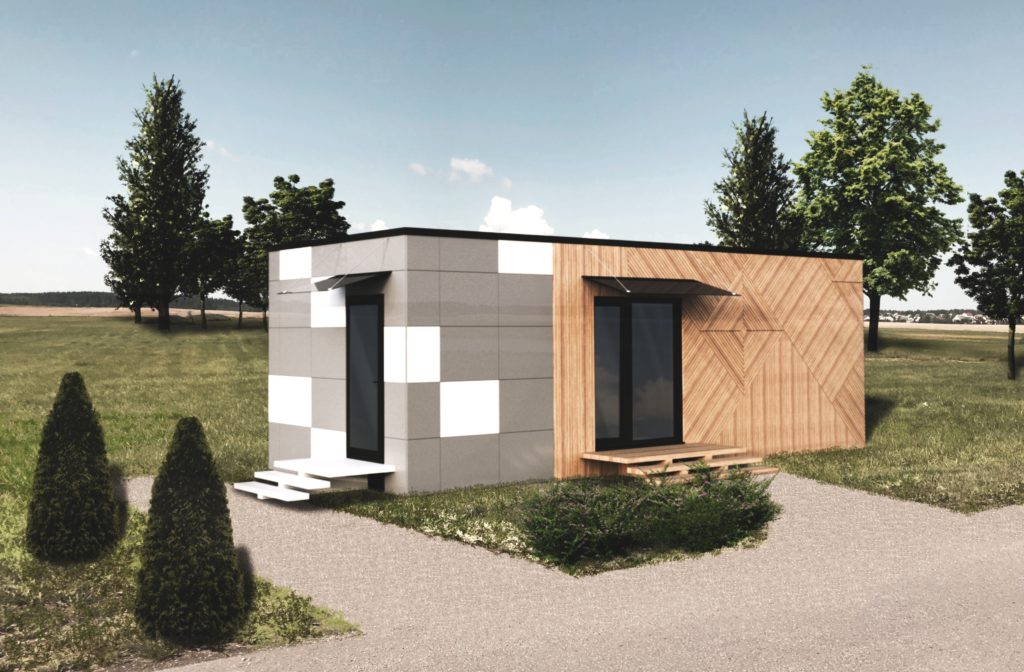

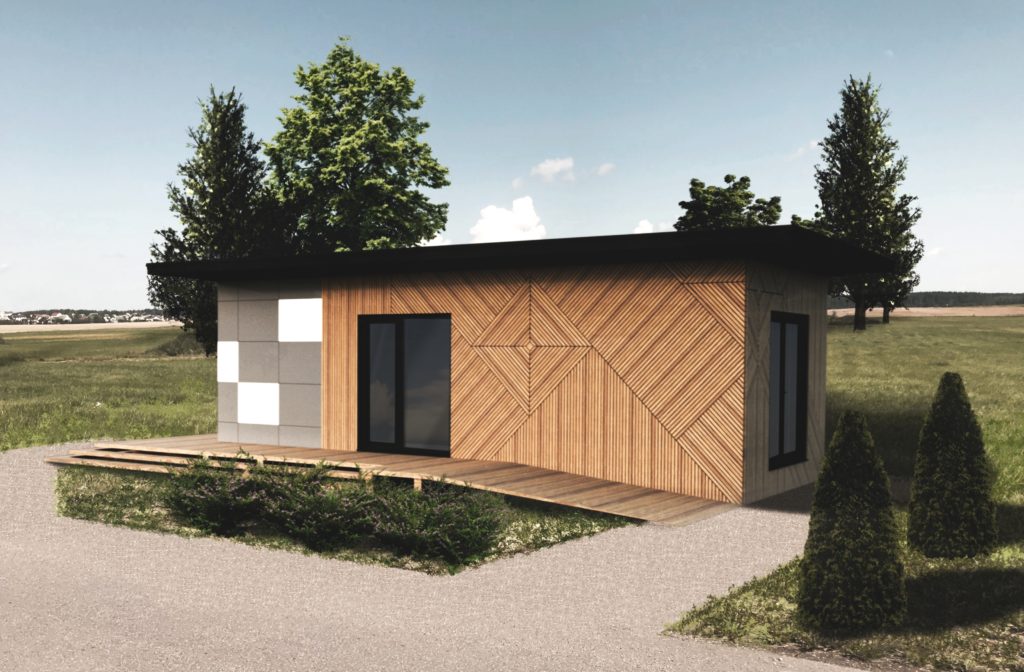

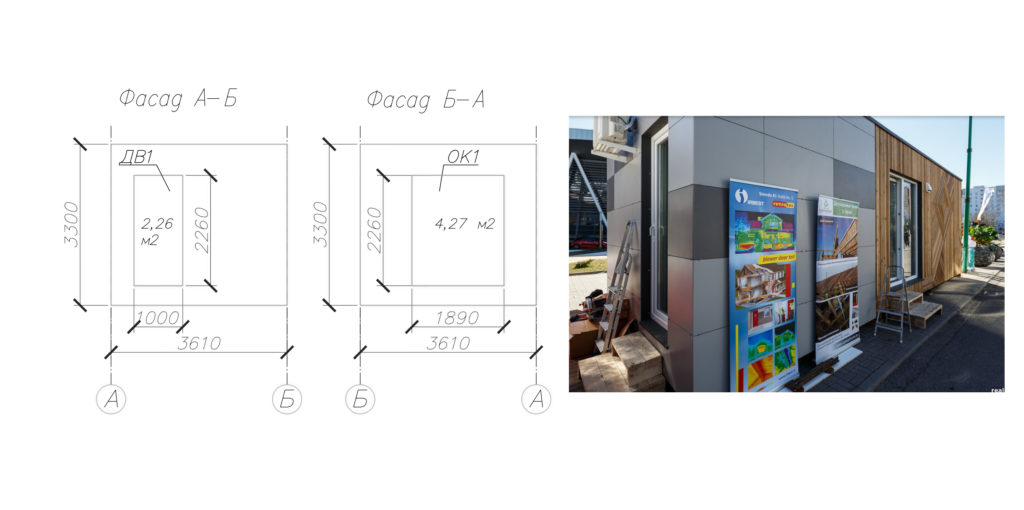

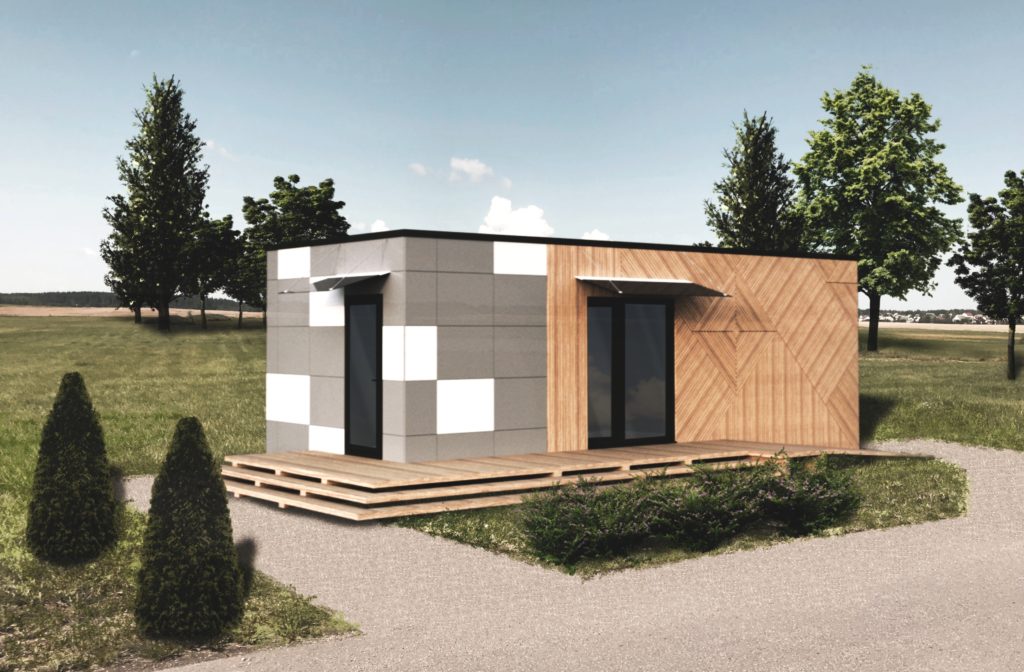

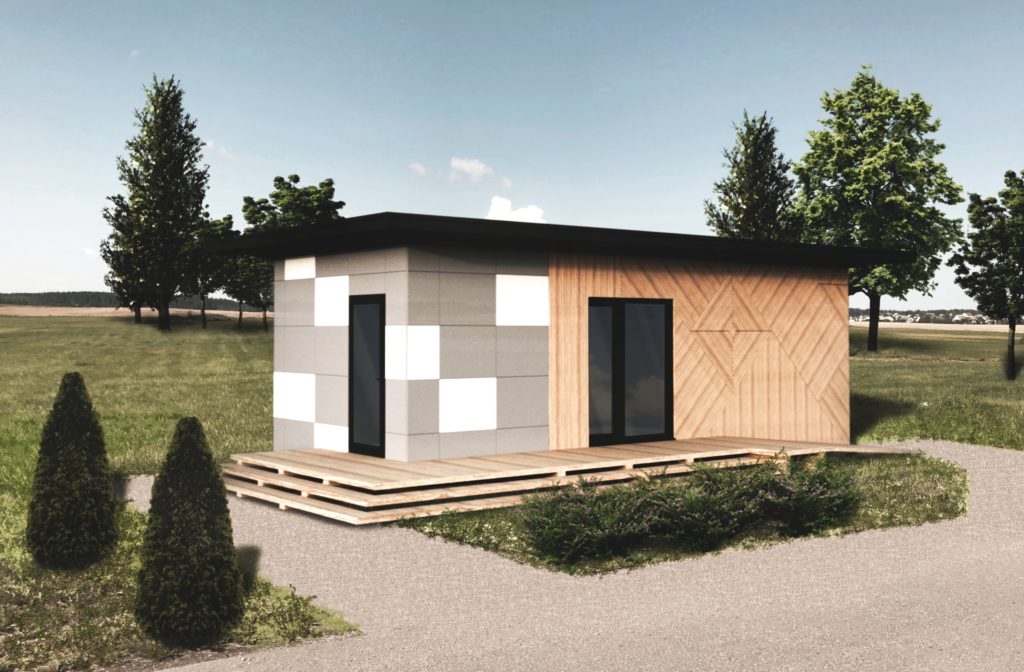

Фасады
Видео про объект
Планы и разрез
